無人值守稱重系統硬件有哪些
?
用計算機進行過磅管理，實現物料的稱量信息自動采集。通過稱量的皮重和毛重，自動計算凈重，自動數據處理，實現數據實時異地存儲，保證數據安全;實現數據共享，使計量管理系統網絡的所有客戶端均可實時查詢和打印報表,為企業提供準確、及時的物料計量信息。

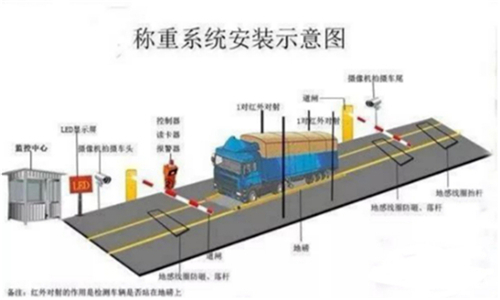

衡安無人值守稱重系統系統硬件都需要這些配件：
?
一、服務器
????? 地磅無人值守稱重系統的數據直接用對外結算，對數據存儲的安全可靠性、保密性都要求很高。因此，所有數據應存儲在數據庫服務器中,服務器的硬盤應采用RAIDO或RAIDS結構。通過權衡數據量、工作站數量和服務器的性價比，選用HP工作組級服務器, RAIDO硬盤。二、工作站
?
????? 工作站安裝在地磅磅房，安裝無人值守稱重系統，使用環境中有大量粉塵，極易損壞計算機的各個風扇,為此我們選用沒有CPU風扇的DELL P4或HP P4商用機。
三、交換機
?
????? 地磅計量管理系統需要與上級計量管理網絡聯網，為了保證無人值守稱重系統網絡安全，選用Cisco網管型交換機。??
四、數字輸人輸出卡
?
????? 為了檢測汽車在汽車衡稱量平臺上的位置，在汽車衡稱量平臺兩端安裝光電檢測器其檢測信息通過安裝在衡安無人值守稱重系統工作站中的數字輸人輸出卡采集。由于目前P4計算機一般不再有ISA插槽，我們選用PCI插槽的數字輸人輸出卡。
五、網絡拓撲結構
?
????? 由于1#~6*汽車衡距離較近,因此在3*汽車衡磅房內安裝交換機,1#~6*汽車衡工作站與交換機用超5類雙絞線連接;7#汽車衡、8*汽車衡、服務器距離交換機較遠，采用光纜連接。網絡拓撲結構圖見六、地磅與工作站的連接
現在大多數汽車衡儀表均支持RS232串口通訊協議,硬件上可使用串口通訊電纜與計算機串口直接連接。光電檢測器的開關量信號直接接人工作站中的數字輸人輸出卡。zjq
?
?
